Guia de uso del amplificador
Como usar correctamente un amplificador digital Class D 1U
Esta guia ayuda a compradores de audio profesional, instaladores, empresas de rental y distribuidores a usar correctamente un amplificador digital Class D 1U antes y despues de la compra. Incluye cableado del altavoz, secuencia de encendido, impedancia, notas de la Serie DPB y solucion de problemas comunes.
Cableado

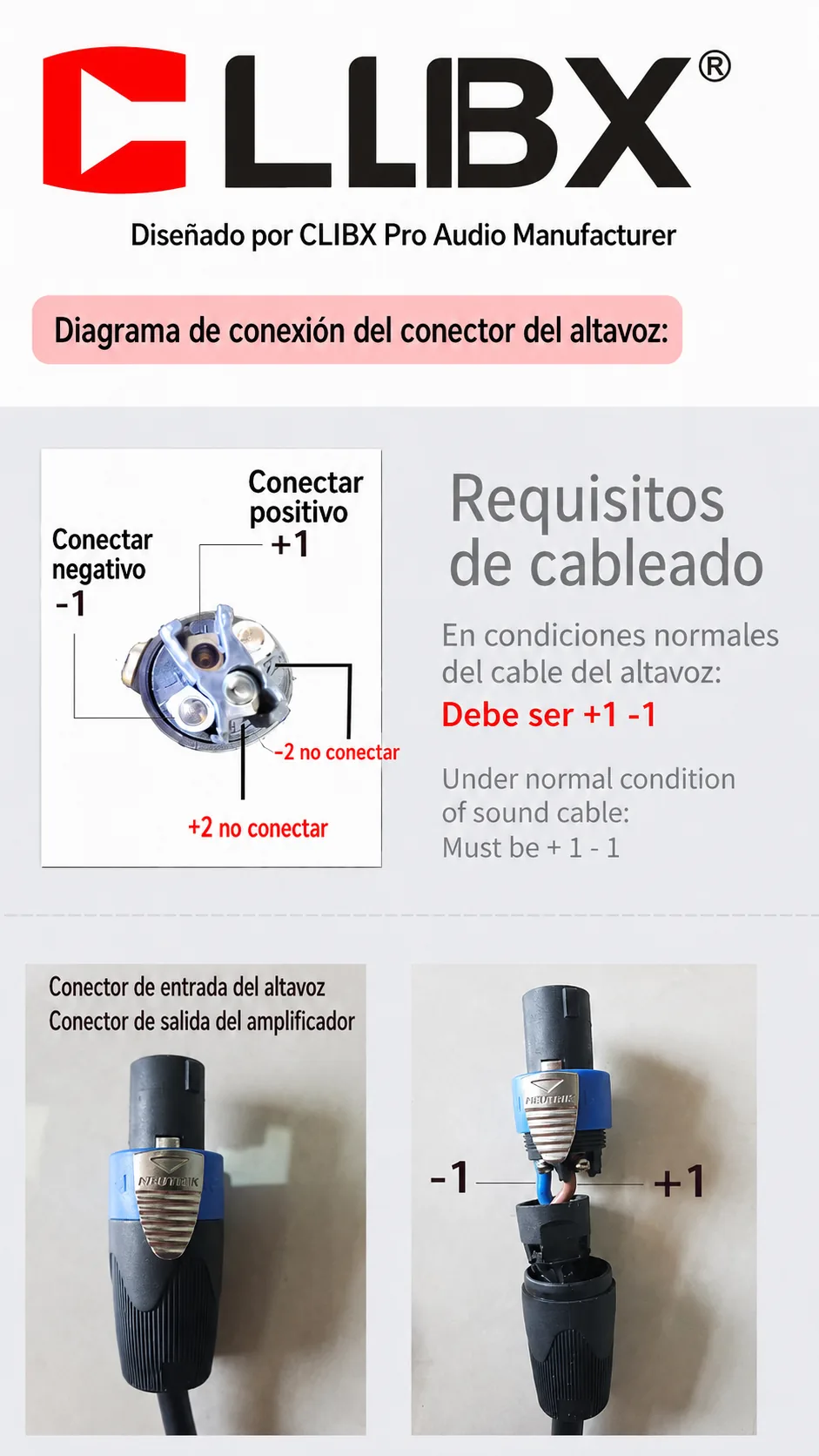

Conexion del conector de altavoz: use +1 y -1
En condiciones normales del cable del altavoz, conecte el positivo del altavoz a +1 y el negativo a -1. No conecte +2 ni -2 salvo que el diseno del sistema requiera otro modo de cableado.
- Conectar positivo del altavoz a +1.
- Conectar negativo del altavoz a -1.
- No conectar +2 ni -2 para cable de altavoz normal.
- Apretar el conector y revisar que no haya hilos de cobre sueltos.
Antes de encender
Antes de encender el amplificador
- Confirme que el amplificador esta conectado a una fuente AC con tierra y dentro del rango de voltaje.
- Baje los controles de ganancia antes de enviar senal desde el mixer o DSP.
- Revise el modo del panel trasero: estereo, paralelo o puente.
- Confirme que la impedancia del altavoz y el calibre del cable son adecuados para la potencia.
- Mantenga libre el flujo de aire delantero y trasero para que el tunel de enfriamiento funcione.
- Encienda primero mixer, procesador y fuente de senal; encienda el amplificador al final. Para apagar, apague primero el amplificador.
DPB Series
Manual rapido de operacion CLIBX Serie DPB
La Serie DPB esta disenada para refuerzo de sonido profesional, touring PA e instalaciones fijas. Los puntos principales del manual incluyen PFC de amplio voltaje, modos de panel trasero, alto factor de amortiguamiento, enfriamiento eficiente y circuitos de proteccion.
- Fuente de alimentacion: PFC de amplio voltaje, 80V-270V AC, 50/60Hz.
- Modos de operacion: estereo, paralelo y puente.
- Proteccion: arranque suave, DC, subsonico, alta frecuencia, sobrecalentamiento y cortocircuito.
- Respuesta de frecuencia: 20Hz-20kHz.
- Factor de amortiguamiento: mayor que 5000.
- Uso recomendado: eventos en vivo, refuerzo PA, racks de touring e instalaciones fijas.
Datos tecnicos
Referencia de salida Serie DPB
| Modelo | 8 Ohm estereo | 4 Ohm estereo | 2 Ohm estereo | Salida puente |
|---|---|---|---|---|
| DPB2.30 | 3000W x 2 | 5100W x 2 | 7140W x 2 | 10200W / 14280W |
| DPB2.43 | 4300W x 2 | 7900W x 2 | 8600W x 2 | 15700W / 17100W |
| DPB4.22 | 2200W x 4 | 4100W x 4 | 4900W x 4 | 6800W x 2 / 9520W x 2 |
| DPB4.32 | 3200W x 4 | 5200W x 4 | 6700W x 4 | 10200W x 2 / 13200W x 2 |
Revision rapida
Problemas comunes y comprobaciones
Reduzca la carga, revise cortocircuito, confirme impedancia y deje enfriar el amplificador.
Libere el flujo de aire, limpie polvo, deje ventilacion en rack y no bloquee entradas/salidas de aire.
Baje la salida del mixer/DSP, reduzca ganancia o elija un modelo con mayor potencia para el sistema.
Revise tierra, cables balanceados, salida del procesador y ruta de cables cerca de lineas de energia.
Preguntas frecuentes
Que pines debo usar en el conector de altavoz?
Para uso normal, conecte positivo a +1 y negativo a -1. No conecte +2 ni -2.
Un amplificador Class D puede trabajar a 2 Ohm?
Solo use 2 Ohm cuando el modelo especifico lo soporta y el cableado, enfriamiento y carga del altavoz son correctos.
Conviene cargar el PDF completo en cada visita?
No. Una pagina HTML rapida es mejor para compradores y buscadores. El PDF completo se puede enviar cuando el cliente lo solicite.
Necesita ayuda para combinar amplificador y altavoces?
Envie modelo de altavoz, impedancia, cantidad y aplicacion. CLIBX puede recomendar un modelo adecuado de Serie DPB o DS.
